醫院病房護士站呼叫對講系統組網方案

醫院呼叫對講系統廣泛應用于各級醫院、養老院等場所，主要用途為護士站與病房之間通訊，以下介紹的醫院對講系統為康耐博系列智能數字型醫用護理對講系統，由系統主機、病房分機、衛生間按鈕、病房門燈、走廊顯示屏等五種設備組成，可實現護理站與病房雙向呼叫、語音對講、廣播、護理等級設定等多種功能。建議可以與醫用中心供氧系統工程同步組建，可將病房分機安裝在病房床頭設備帶上。

一、醫院呼叫對講系統設備功能簡介

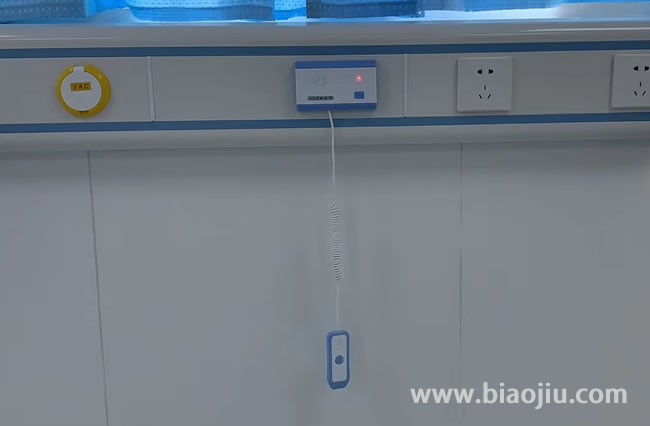

1、病房分機呼叫護士站：按下床頭分機的按鈕或者手柄的按鈕，即可呼通護士站主機，床頭分機燈會(huì )亮起并語音提醒“已接通，請稍等”。

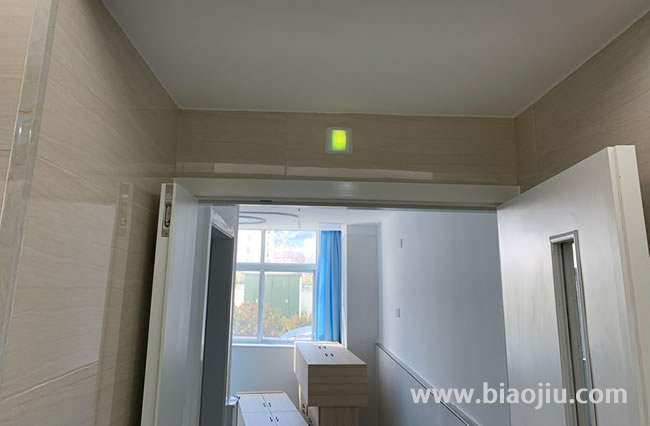

如果呼叫對講系統配備了門燈的話，病房門口門燈會(huì )亮起綠色。

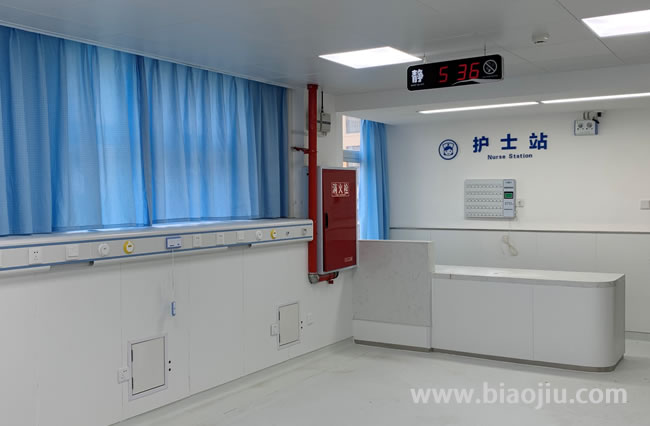

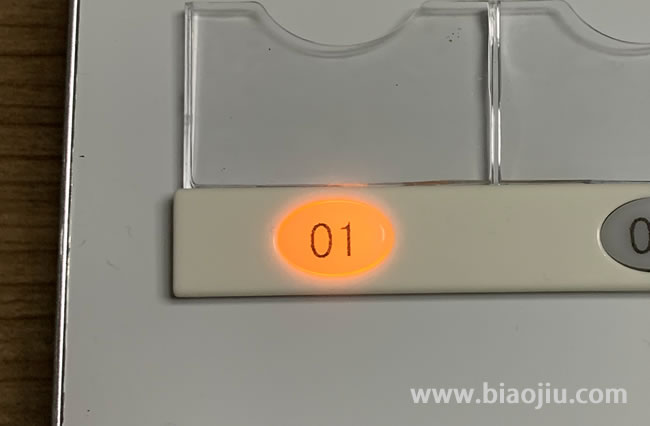

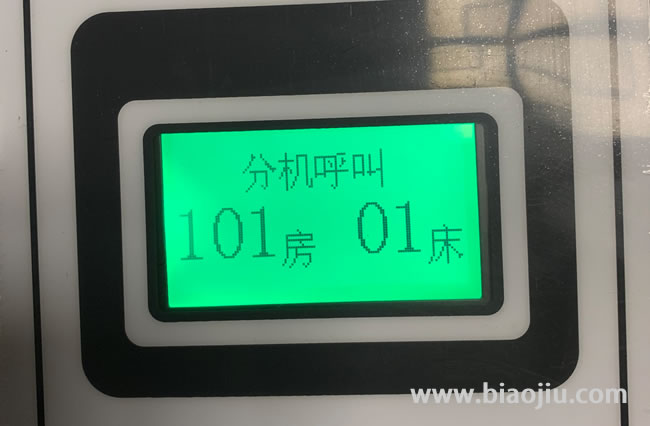

2、護理對講主機響應：護士站主機顯示并語音播報“101房間1號呼叫”，主機面板對應01號分機燈亮起。

此時提起配套的對講電話機，即可語音通話，通話完畢掛機后01號燈自動關閉，也可以按下01號關閉。

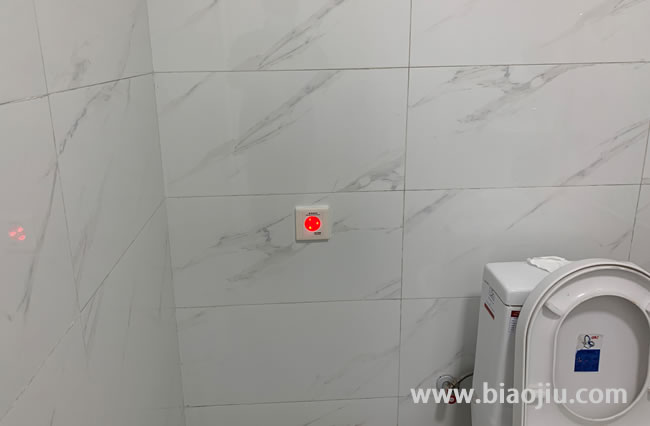

3、衛生間急救按鈕呼叫：衛生間緊急呼叫按鈕為防水設計，可安裝在病房衛生間馬桶旁或者洗手盆旁邊，有按壓式和拉繩式觸發緊急呼叫。接通后指示燈會(huì )亮起。

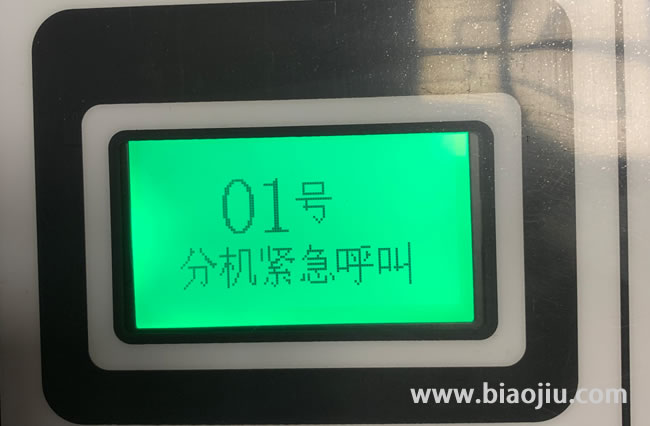

護士站主機會(huì )顯示并語音提醒，例如“01號緊急呼叫”

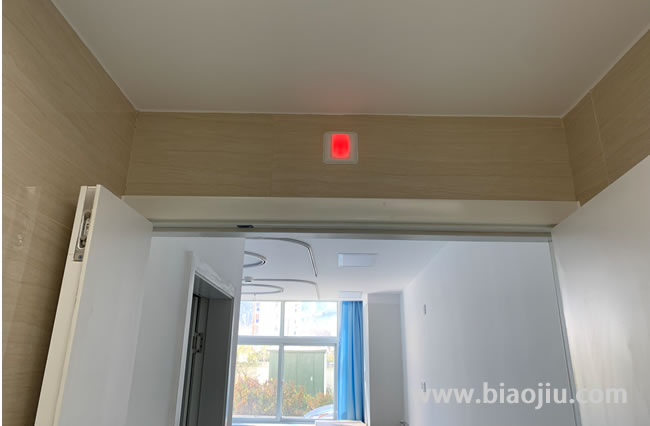

衛生間緊急按鈕呼叫時，門口門燈會(huì )亮起紅燈

衛生間緊急按鈕不能在護士站主機上取消，需要到緊急按鈕按下取消，以保障緊急呼叫時護理人員到場處理。

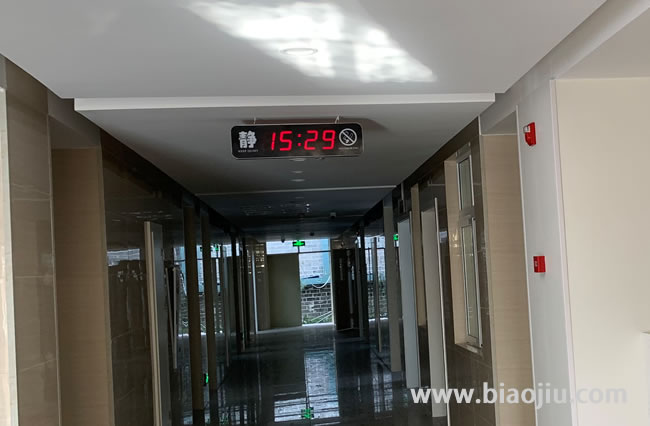

4、走廊顯示：病房床頭分機和衛生間緊急分機呼叫時顯示呼叫信息，空閑時顯示時間。雙面四位顯示。

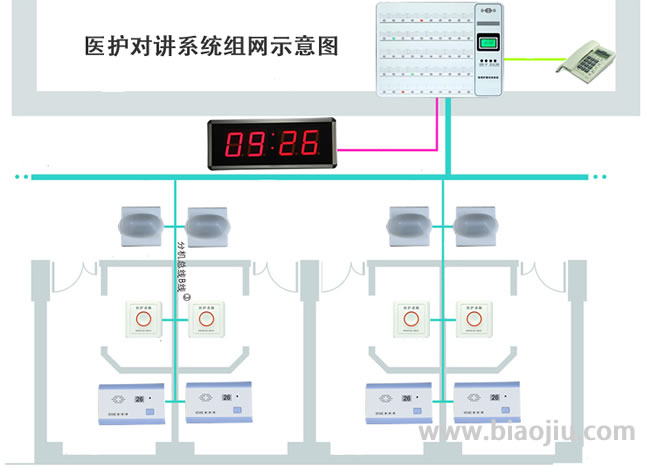

二、醫院對講系統布線連接示意圖

呼叫對講系統為兩芯總線制，床頭分機、衛生間分機、門燈可共用一條兩芯線（建議2*0.75以上的銅芯線）連接到護士站主機。一個或者兩個走廊顯示屏共用一條兩芯線連接到主機。

此系列醫院對講系統主機容量分別為：50路、60路、70路、80路、96路、112路、128路對應最大可連接病房床頭分機數量，衛生間緊急按鈕分機和門燈最大可連接99個。
