醫用氣體系統設計圖

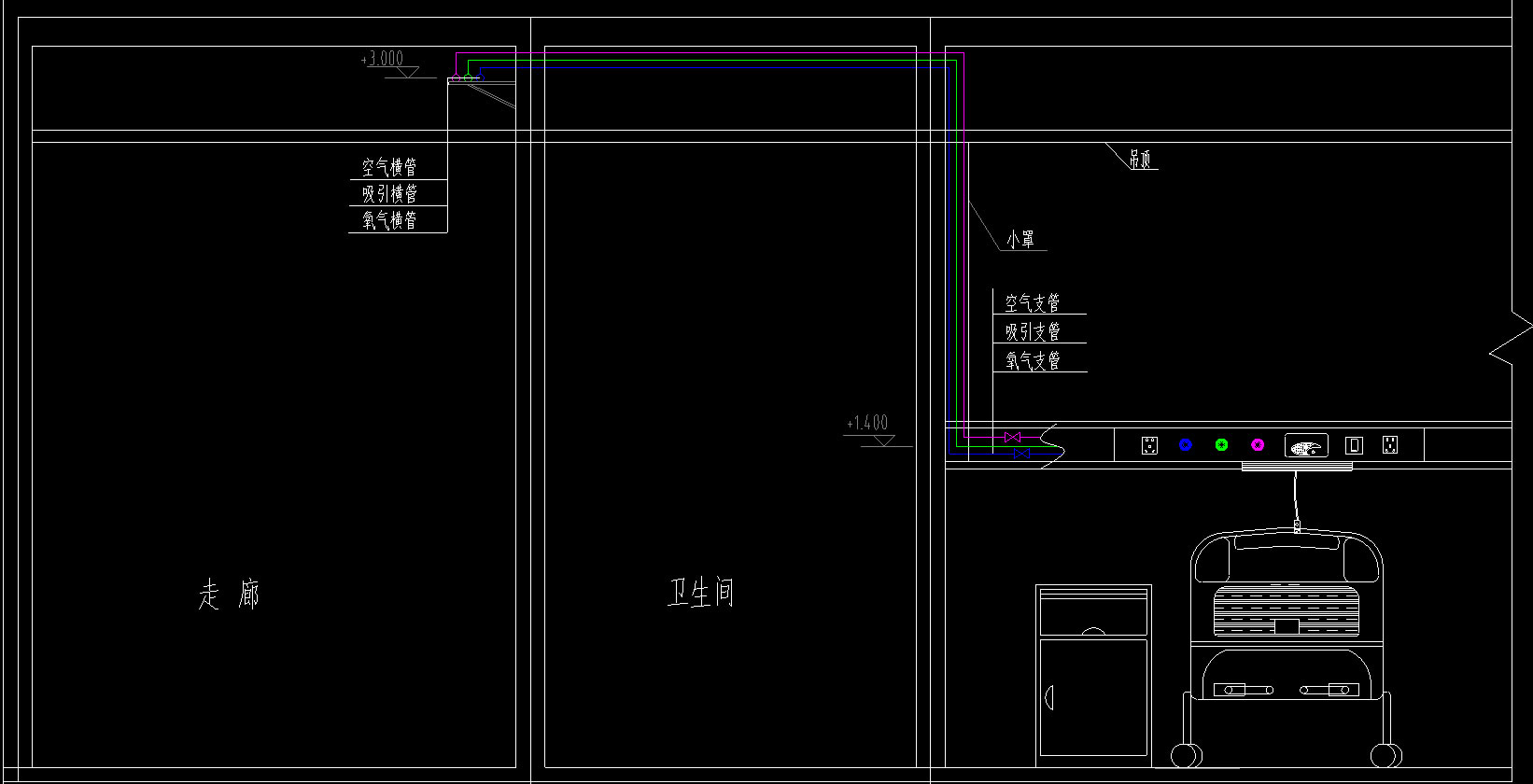

常規的醫院醫用氣體系統工程設計圖紙一般包含中心供氧系統、負壓吸引系統、壓縮空氣系統的設計說明、管道走向及管徑尺寸，走廊管道過墻病房支管道走向布置，病房床頭設備帶，氣體終端、呼叫器等布置圖。

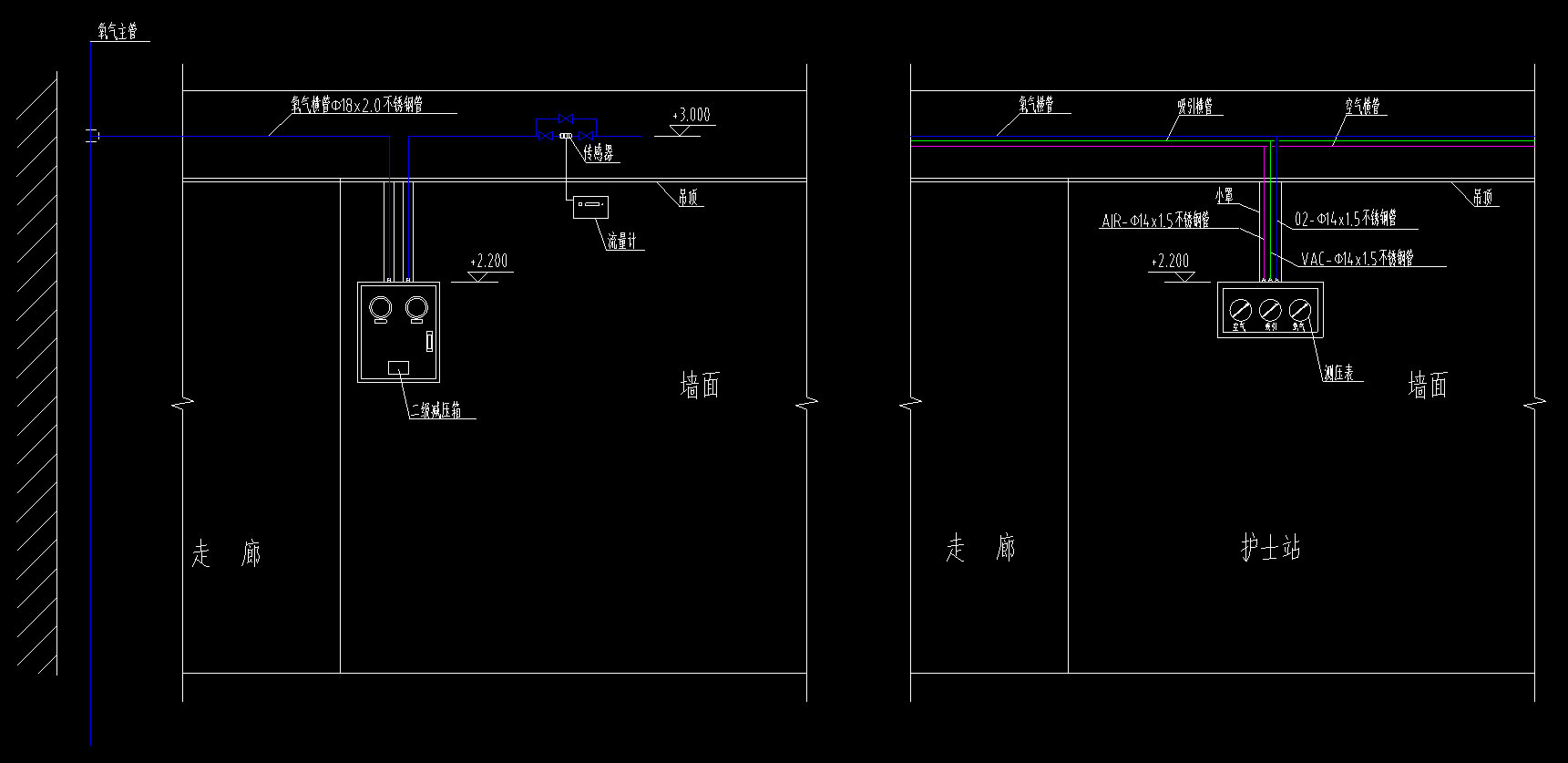

醫用氣體管道氧氣二級穩壓箱、氧氣流量計安裝示意圖，護士站壓力觀測箱壓力報警器裝置安裝示意圖。

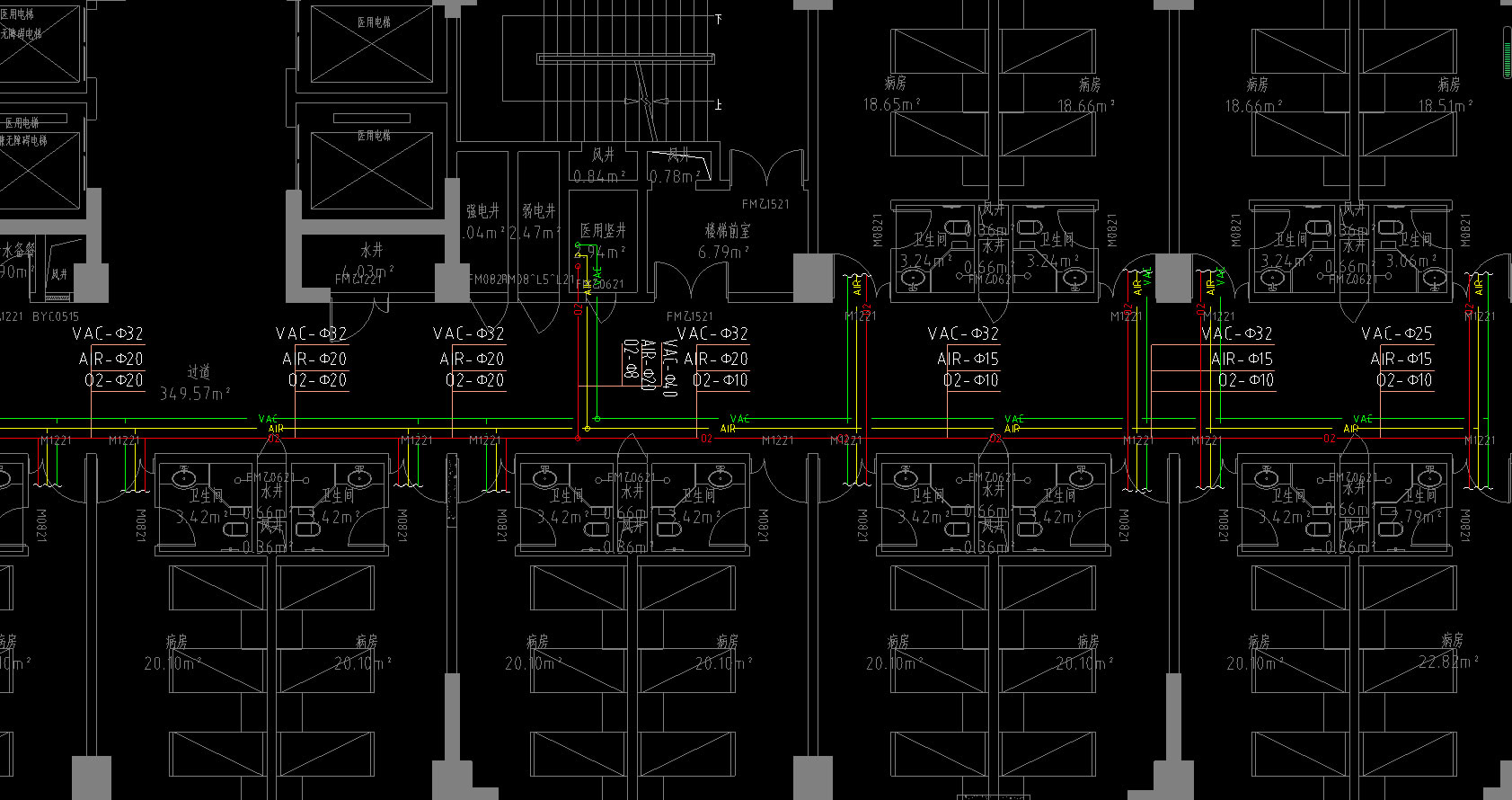

醫用氣體管道井、走廊中心供氧管道、負壓吸引管道、壓縮空氣管道走向及管徑規格、病房設備帶大樣圖等。
