醫院氧氣匯流排間設計說明

1、根據GB 50751-2012《醫用氣體工程技術規范》要求，醫用氣體中心供氧系統的氧氣儲存應設置專用庫房，并應符合下列規定：

1）醫用氣體氧氣匯流排不應設置在地下空間或半地下空間、儲存庫內不得有地溝、暗道，庫房內應設置良好的通風、干燥措施；

2）庫內氣瓶應按品種各自分實瓶區、空瓶區布置，并應設置明顯的區域標記和防傾倒措施；

3）瓶庫內應防止陽光直射，嚴禁明火。

2、醫用氧氣匯流排間不應與醫用空氣壓縮機、真空匯或醫用分子篩制氧機設置在同一房間內。輸送氧氣含量超過23.5%的醫用

氣體建筑內，但應靠外墻布置，并應采用耐火極限不低地2.0h和墻和甲級防火門與建筑物的其他部分隔開。

3、醫用氣源站內管道應按現行行業標準《民用建筑電氣設計規范》JGJ 16的有關規定進行接地，接地電阻應小于10歐。

4、醫院氧氣站供應源，必須設置應急備用電源，由院方負責接入。

5、醫用氧氣的排氣管均應接至室外安全處。

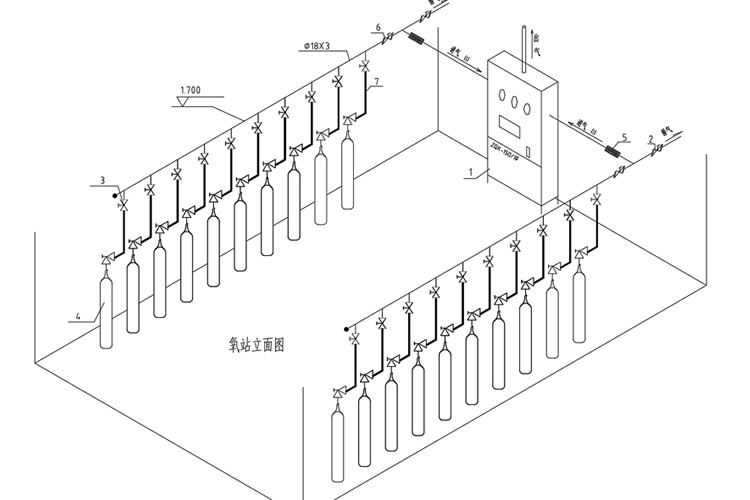

6、瓶氧站位置（圖示位置），須經消防部門同意，建設面積為10.5平方（3M*3.5M）房高不低于3200。

7、氧站內嚴禁煙火，站內所有電器都應采用符合GB3836.4標準要求的防爆電器，由院方負責。

8、氧氣管道應接地，接地電阻氧氣管道小于。

9、氧站應通風良好，保證氧站內氧氣濃度小于23% ，氧站內溫度保持在10~38℃之間，由院方負責。

10、防爆風扇預留?470孔,電機功率為550W，由院方負責。

11、氧站內應采用防爆燈、防爆風扇,防爆開關，由院方提供。

12、室內電線管道除采用鍍鋅管埋地敷設。

13、氧站門采用防火門應向外開啟，防火門尺寸為0.9M*2.2M。
