醫院供氧系統構成安裝圖文介紹

醫院供氧系統主要由醫用中心供氧站氧氣源通過管道低壓輸送到病房床頭，達到氧氣集中管理，病房氧氣使用安全等目的。

醫院供氧系統安裝需要準備的材料與工具：氣體管道采用脫脂紫銅管或者304不銹鋼管；病房設備主要包括鋁合金設備帶、醫用氣體終端；安裝工具需要準備管道焊接設備（銅管一般采用氣焊，氧氣+煤氣或者氧氣+乙炔，）（不銹鋼管一般采用二氧化碳保護焊，焊機+氣體）以及焊帶焊槍和勞保防護工具；介鋁機、電錘、電鉆、鉗子板子等手動工具。

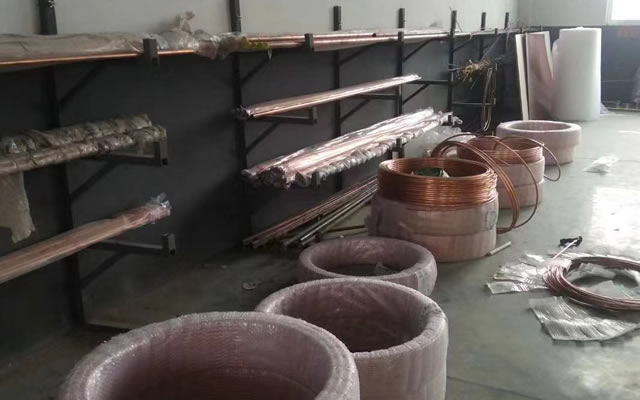

一、醫院供氧系統管網材料簡介

氧氣管道的鋪設安裝先后順序可根據工地實際情況做具體計劃實施，管道規格一般次用外徑8mm-133mm的作為主管道和支管道。

中心供氧主管道規格設計：1000張床位以上的病房樓主管道應大于50mm，500張床位以上的主管道應大于25mm，100張床位以上的主管道應大于16mm；

中心供氧支管道（每樓層走廊）規格設計：100床位以上支管道應大于16mm，50張床位以上支管道應大于12mm；

進病房氧氣管道規格：一般按照氣體終端的接口分別采用6mm-10mm的管道；

二、醫院供氧管道設計與安裝

1、  醫用氣體管道之間、管道與附件外緣間距不應小于25mm，且應滿足維護要求；

2、  醫用氣體管道與其它管道的最小間距應滿足下（圖表）規定。無法滿足時應采取適當的隔離措施。

3、管道安裝焊接完畢后要吹掃管道內壁。

三、醫院供氧管道設備

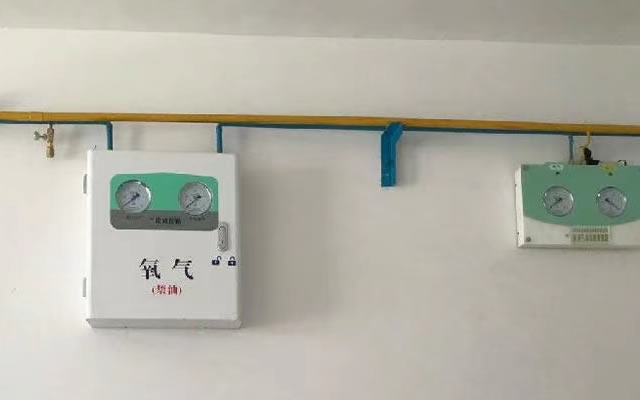

1、二級減壓箱：一般安裝在每個樓層與主管道連接處的支管道上；作用是穩定管道壓力，過壓卸壓等功能；

2、氧氣報警器：一般安裝在有人值守的氧氣管理室或者護士站，與主管道或者支管道并聯；作用是管道氧氣壓力過高或者欠壓時聲光報警，提示工作人員處理；

3、壓力觀測箱

4、氣體流量計

5、氧氣高壓閥門

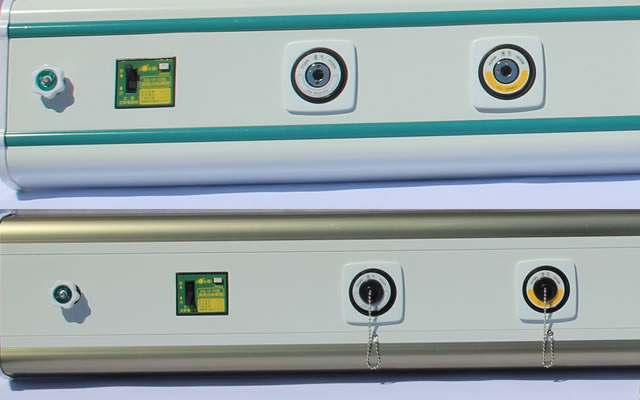

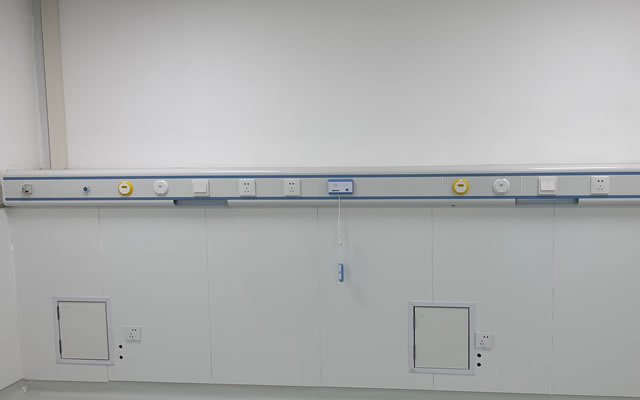

四、醫院供氧病房設備帶安裝

1、測量病房長度裁截鋁合金設備帶；

2、將設備帶底座固定在床頭上方，一般高度為中心點距離地面高度1.45米；

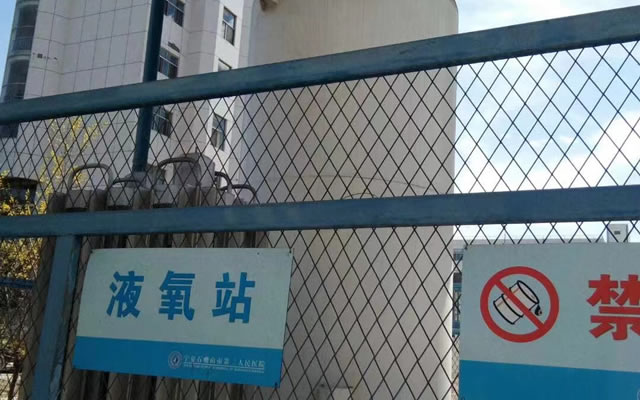

五、醫院中心供氧站設備

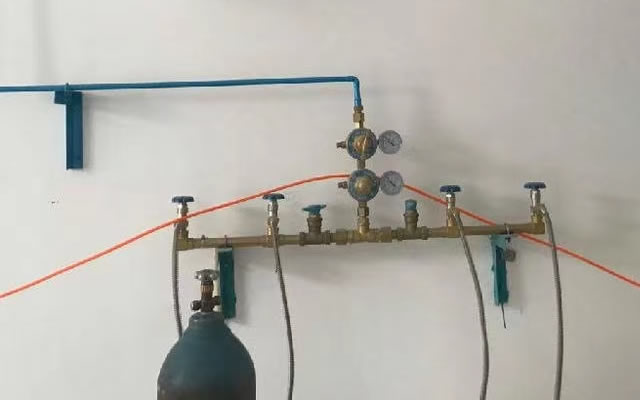

醫院中心供氧供氧站可采用制氧機、液態氧罐、氧氣瓶匯流排。

注意：以上醫院供氧系統安裝步驟適用于有一定壓力管道施工和機電設備安裝經驗的參考，醫院病房氧氣管道工程屬于醫用設備，請找專業工作人員完成。
