醫院病房中心供氧管道、醫用負壓吸引系統管道鋪設預埋介紹

醫用中心供氧系統和醫用負壓吸引系統是常規醫院普通病房標準配置的醫用氣體，此兩種氣體管道根據規范可選用脫脂銅管和脫脂304不銹鋼管，根據醫院床位數量規模以及用氣量選擇不同管徑的主管道和分支管道鋪設。新建醫院病房或改造裝修的醫院病房的氣體管路可分為兩種方式鋪設，一種的是明管扣槽（一般選用鋁合金裝飾罩），一種為墻體管道套PVC管預埋。

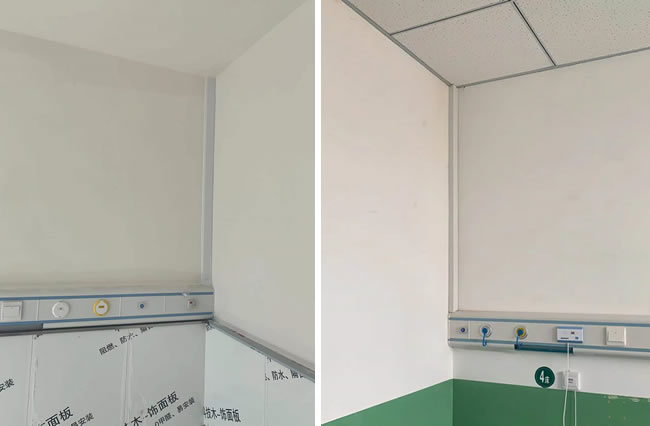

明管加裝飾罩的中心供氧管道安裝方式很好理解，根據醫用氣體工程技術規范的要求，氣體管道是不允許預埋到墻里面的，其目的是預防墻體內管道破裂漏氣以及考慮將來檢修維修方便。上方左圖為某縣級人民醫院病房裝修改造醫用氣體工程，病房?jì)扰镯斨猎O備帶中心供氧管道和中心負壓吸引管道采用明管裝飾罩的方式。右圖為某正常營業中鄉鎮衛生院中心供氧管道，和醫用中心負壓吸引管道天花板至設備帶的氣體管道安裝效果。

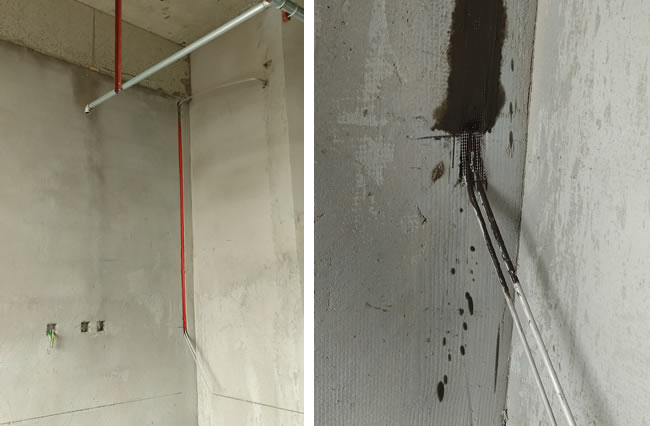

雖然行業規范有關于醫用氣體管道鋪設的指導說明，但實際施工中，由于很多醫院病房裝修的比較豪華，以及對美觀整齊的要求，病房?jì)鹊蹴斨玲t療設備帶這一段的管道很多都會(huì )采取和電線同樣的方式預埋。普通病房的氣體管道一般為兩根，一根為中心供氧系統的氧氣管道，一根為中心負壓吸引系統的真空負壓管道，均可采用脫脂紫銅管和脫脂304不銹鋼管。病房床頭中心供氧管道的管徑一般為8mm-10mm(外徑），真空負壓吸引管道的管徑一般為8mm-12mm(外徑），設備帶內閥門和氣體終端的接口一般都是8mm的。

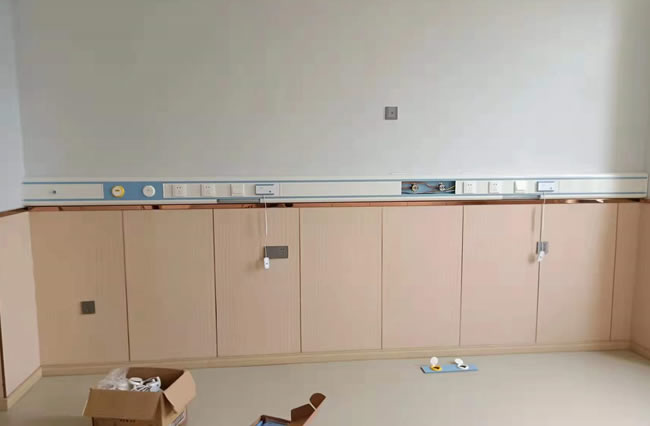

醫院病房床頭醫用氣體管道預埋開槽深度30mm左右，寬度60mm左右即可，兩根管道分別套兩根20mm的PVC管即可。預留高度一般為醫療設備帶中間位置，距離地面1350-1450mm的高度。注意電源線和呼叫線、以及網絡(luò )信號線等需要安裝到設備帶上的設備線路，也要預留到這個高度。每間病房同面墻體有兩張以上床位的時候，管線只需要預留一個點位的即可，其余延長部分可在設備帶內變接。
