醫院項目醫用氣體管道系統設計說明

在醫院氣體工程中，管道系統工程是一個復雜的過程，涉及多個方面，包括醫療中心供氧系統、負壓吸引系統、壓縮空氣系統、二氧化碳系統等氣體管道的敷設和安裝，安裝時應遵守的設計規范：

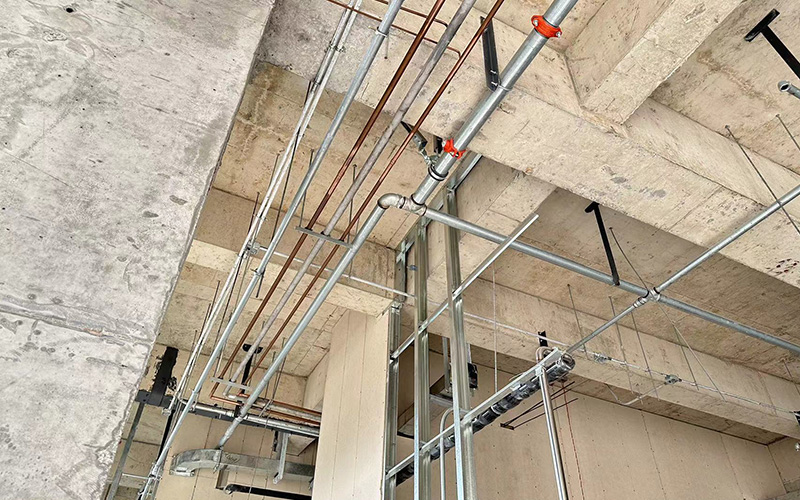

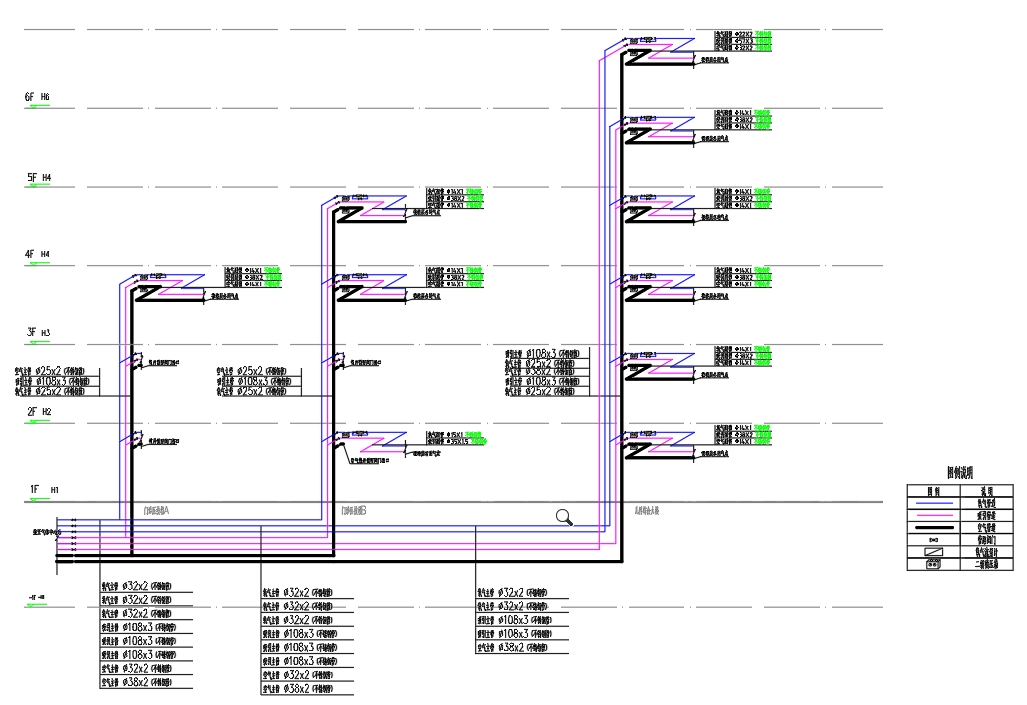

上圖圖為醫院項目，三棟病房樓需用氣，氣體管道均采用不銹鋼管，按國家標準GB 50751-2012年《醫療氣體工程技術規范》的要求，醫院各病房的分布，以及醫院每天對氣體的需求，從各中心站連接到各用氣點。管道應滿足GB/T14976-2012《流體輸送不銹鋼無縫鋼管》的要求。各種規格的閥門、三通和接頭均采用優質不銹鋼，閥門內與氧氣接觸的部分嚴禁使用含油或可燃材料。進入病房前，管道用支架和箍固定在適當的位置。每張床供氧的管道通過每個病房的角落，并用鋁合金裝置覆蓋到床頭，以確保病房的美觀。同時，穿墻、穿地板的管道應加套管，但管道焊縫不得放置在套管內。穿墻管的長度不應小于墻厚和地板厚度，套管兩端應用石棉密封。管道應可靠接地。每個子系統（病房或獨立單元）應安裝一個維修閥，以便于維護。

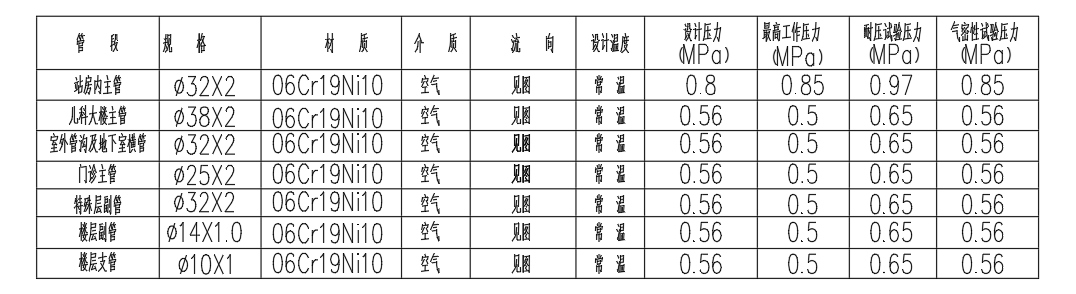

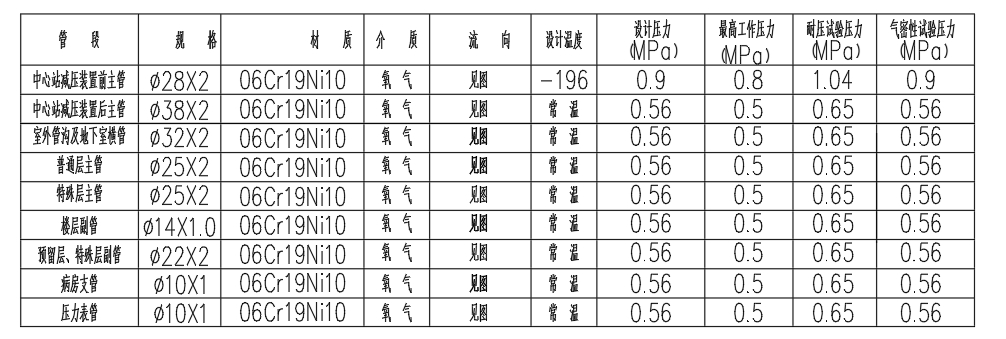

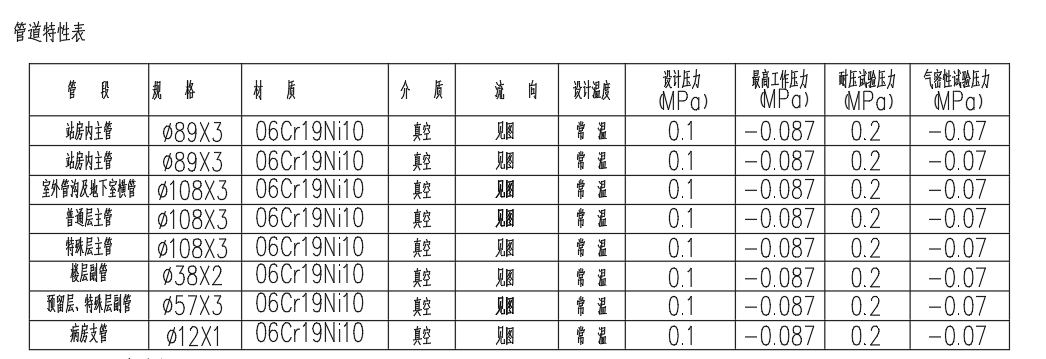

管道特性表：

在醫用管道系統的設計中，應綜合考慮，確保系統的設計不僅滿足醫療需求，而且滿足安全、可靠、經濟、環保的要求。同時，由合格的專業人員進行設計和施工，以確保系統的安全性和有效性。
